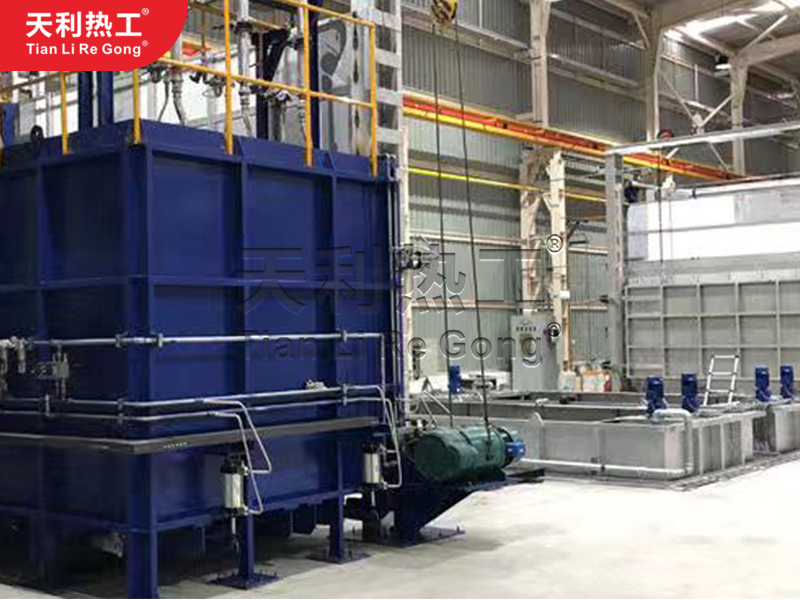

臺車式燃氣調質生產線
所屬類別：熱處理生產線
產品用途
一、設備簡述
自身預熱式燃氣熱處理爐主要用于鍋爐蛇形管部件冷彎及焊后退火熱處理工藝。預防熱處理進程中工件表面產生氧化及過燒現象。
包含設備：臺車式燃氣淬火爐（2臺）+淬火槽+冷卻系統。本燃氣臺車退火爐采用天然氣作燃料，與燃燒系統、溫控系統及程序控制系統配套使用，可自動控制燃燒工況、記錄工作溫度及熱處理爐各種動作的自動化（含手動）操作。
二、主要技術參數
序號
名 稱
數 據
1
爐膛有效尺寸
1500×4000×1000 mm（長×寬×高）調質爐
2
裝載量
4T
3
工件單重
4
爐外壁溫度
爐墻表面溫升≤35℃+室溫
5
控溫精度
≤±3℃
6
爐溫均勻性
≦760 ℃ ±8 ℃
≥760 ℃ ±14 ℃
7
額定溫度（℃）
950℃
8
常用溫度（℃）
850℃ 480℃
9
爐膛總控溫區數
2區
10
保溫材料
摩根技術陶瓷纖維
11
臺車耐火材料
高強耐火磚+輕質保溫磚
12
控溫方式
PLC控制及手動控制的兩種形式
13
控溫熱電偶
鎳鉻—鎳硅，K分度
14
燃料
天然氣（燃料低發熱值：～8500×4.18KJ/m3；送到爐前壓力：8--10kPa）
15
爐膛燃氣Z大消耗量
77.6Nm3/h
16
爐膛空氣Z大消耗量
790.42Nm3/h
17
爐膛煙氣Z大排放量
868.79Nm3/h
18
燒嘴
高速燒嘴，SIC80HB-80kw/支（6支）
19
燒嘴前助燃空氣壓力
5-6KPa
20
燃氣總進管壓力
50KPa
21
燒嘴前燃料壓力
4-5KPa
22
壓縮空氣接點壓力
0.4-0.6 MPa
23
助燃風機型號
9-19 No5.6高壓離心風機；功率：7.5KW
24
換熱器
1臺插入件管狀換熱器
25
助燃空氣溫度
50℃-250℃
26
排煙溫度
≤400℃
27
余熱回收
符合GB3486-93標準
28
臺車行走機構
車輪自行走方式；行走速度6-8m/min
29
燃燒方式
連續比例調節
30
風機
水冷離心風機
31
環境保護
排煙、噪聲、排放物、環境衛生、安全等達到國家環保標準
32
滿載時熱效率
大于50%
33
供電參數
380V±10% 50Hz±2.5 3相
34
設計標準
AMS2750E
35
儀表精度
0.1級
三、設備組成
本自身預熱式燃氣熱處理爐主要由爐體、爐襯、爐門及爐門開啟機構、密封裝置、臺車、熱風循環系統、燃燒系統、天燃氣管路、空氣管路、排煙管路、密封裝置及電氣及自動控制系統等部分組成。
